【十九世纪古典相机】十九世纪早期的镜头

      自1839年著名的“基卢克斯”相机问世开始，直到1900年的60年中，照相机的种类、型号多种多样，难以数计。但是，照相机使用的镜头种类并不多，大致主要有四种：
      首先是1812年由英国人沃拉斯顿（Wollaston）发明的，1组1片镜片结构，最大光圈F16的新月型风景镜头，它是不可更换光圈的，多用于早期的简易方箱型相机上。

▲新月镜头

       其次是1821年由法国人，著名的镜头制造商谢瓦利埃（Chevrlier）发明的，1组2片镜片结构，最大光圈F14的消色差镜头，它也是不可更换光圈的镜头。需要强调的是，1839年达盖尔发明、由其亲戚制造的基卢克斯相机使用的就是这种镜头。

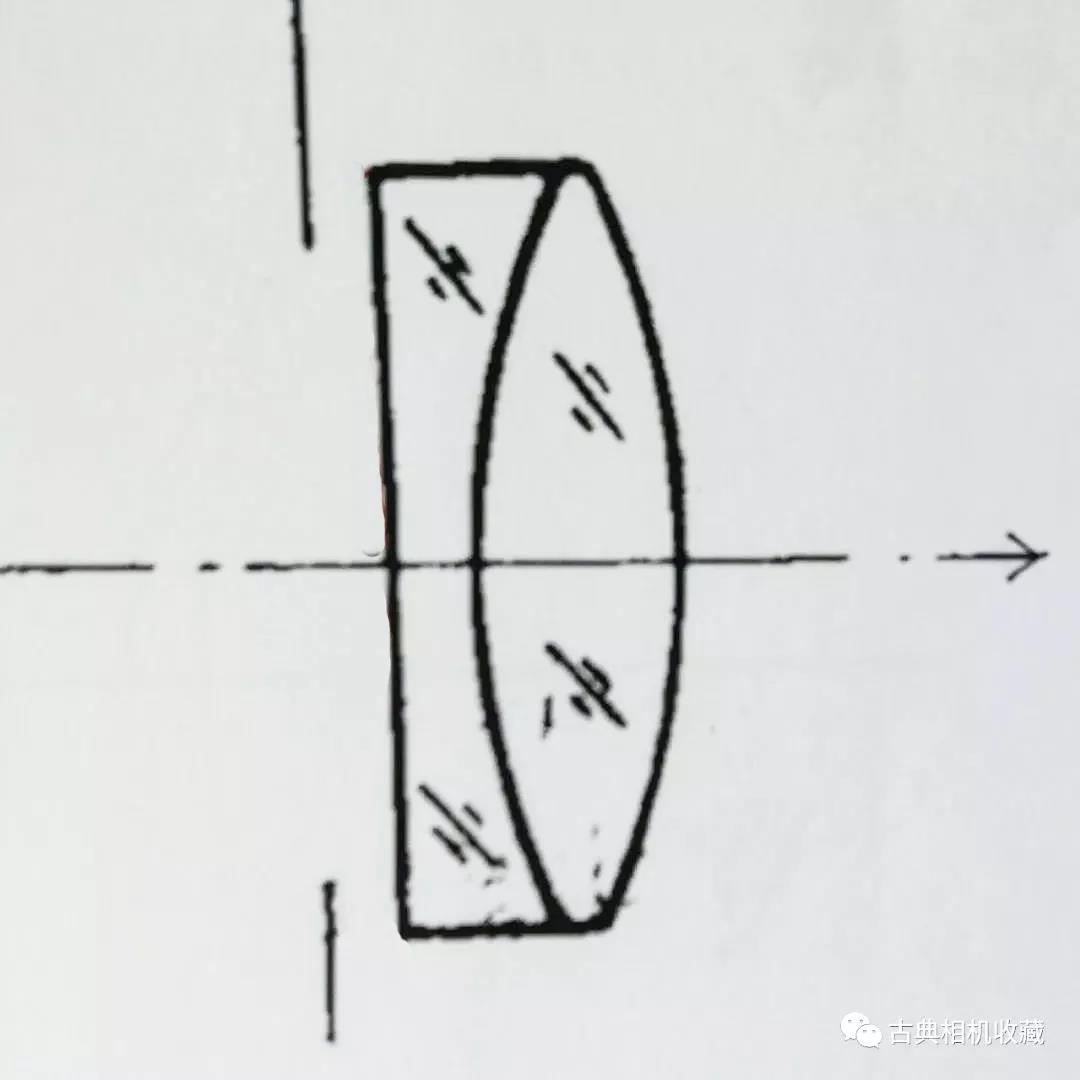

▲胶合式消色差镜头

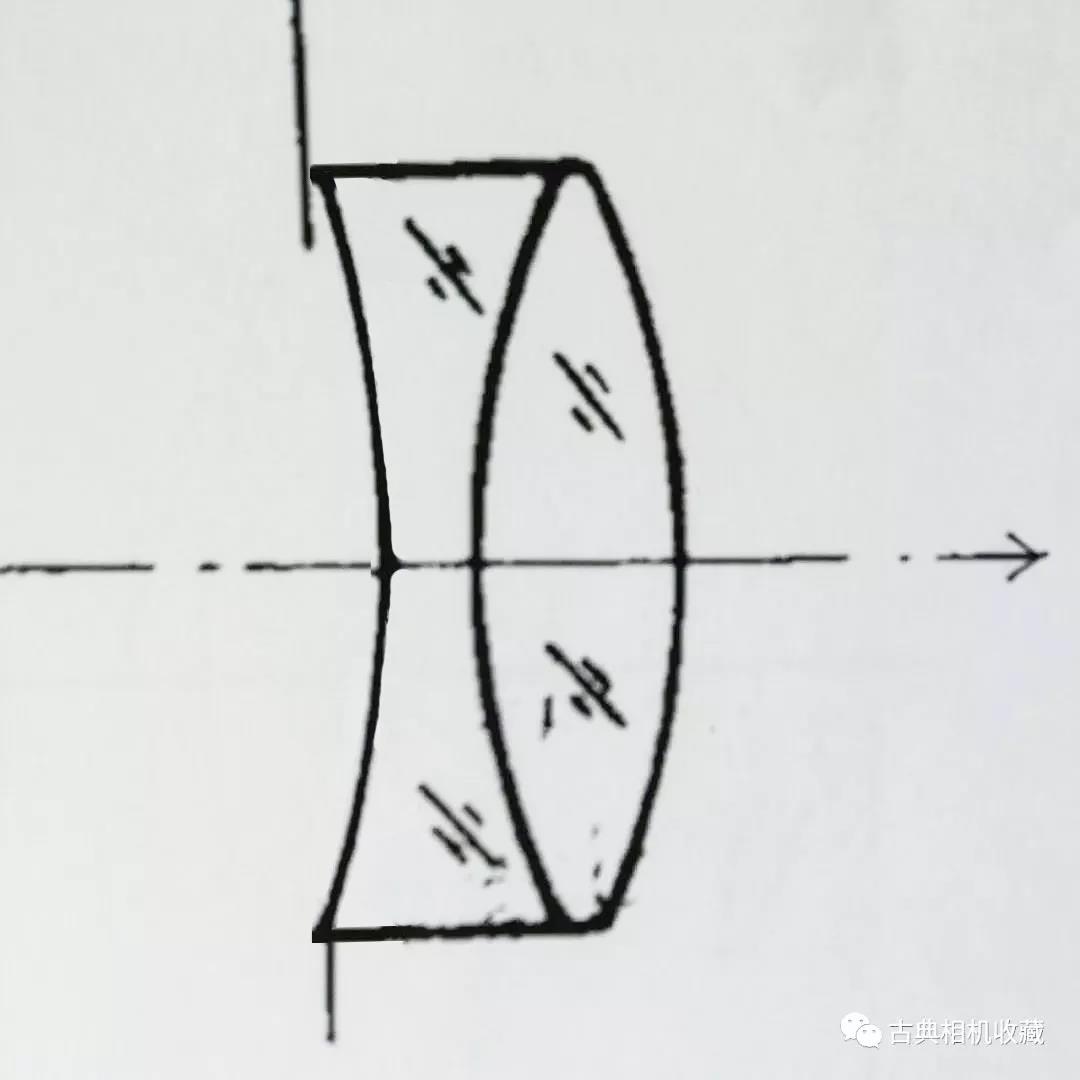

▲新月及消色差镜头

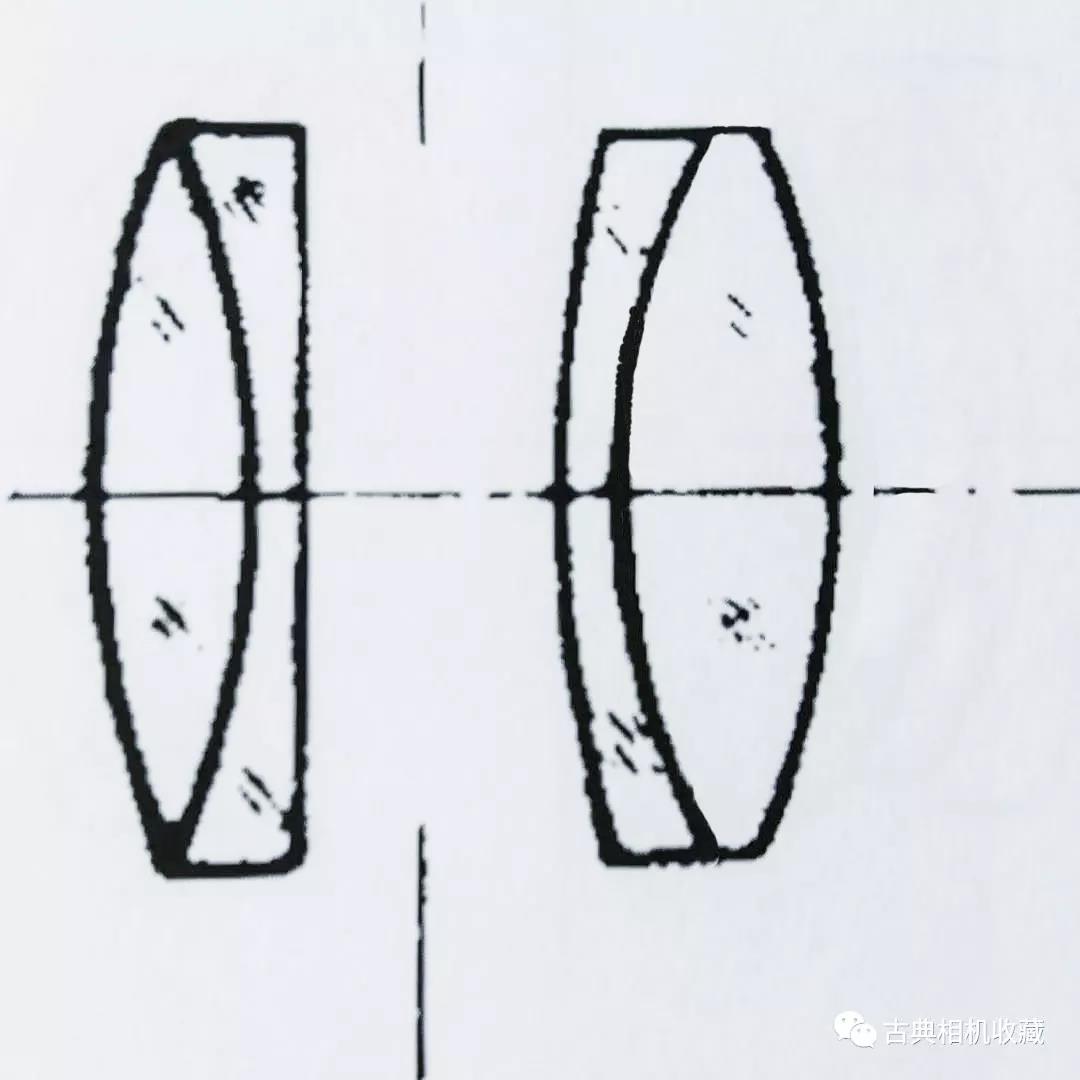

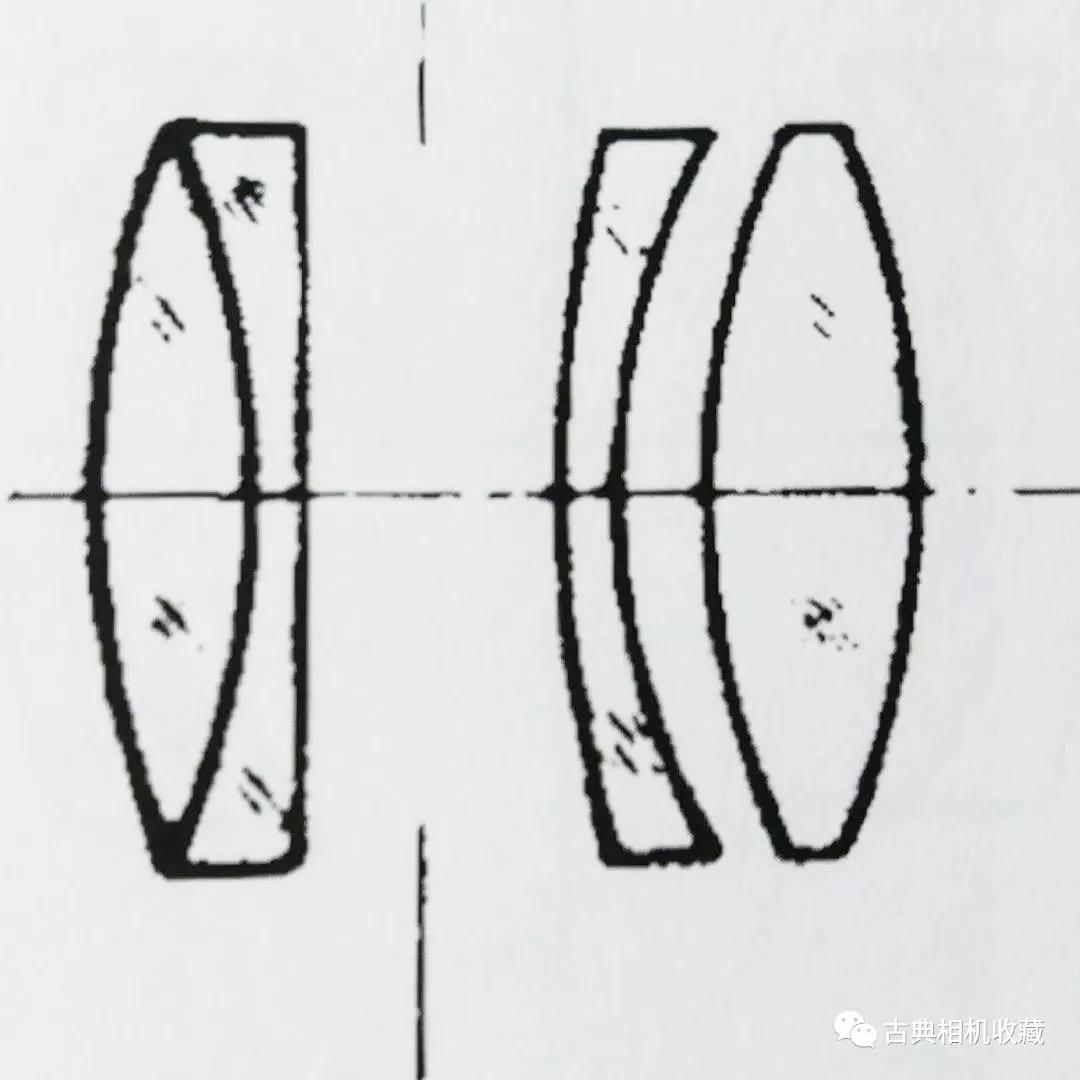

      直到1840年，由奥地利数学家匹兹伐教授用数学方法设计出3组4片，最大光圈F3.7的人像镜头，才使得拍摄人像变得简便、可行。由于这种在当时设计领先的匹兹伐型镜头没有申请专利保护，被大量镜头制造厂商仿效制造。1840年即开始制造匹兹伐型镜头的厂商如德国的福伦达、英国的霍恩、罗斯、法国的斯格坦、爱尔兰的格拉布等。1850年前后，德国的布希、法国的褐马吉、瑞士的苏特尔等许多厂商也加入了这一行列。从1878年开始，匹兹伐型镜头的镜片结构从最初的3组4片改进为后来的2组4片。

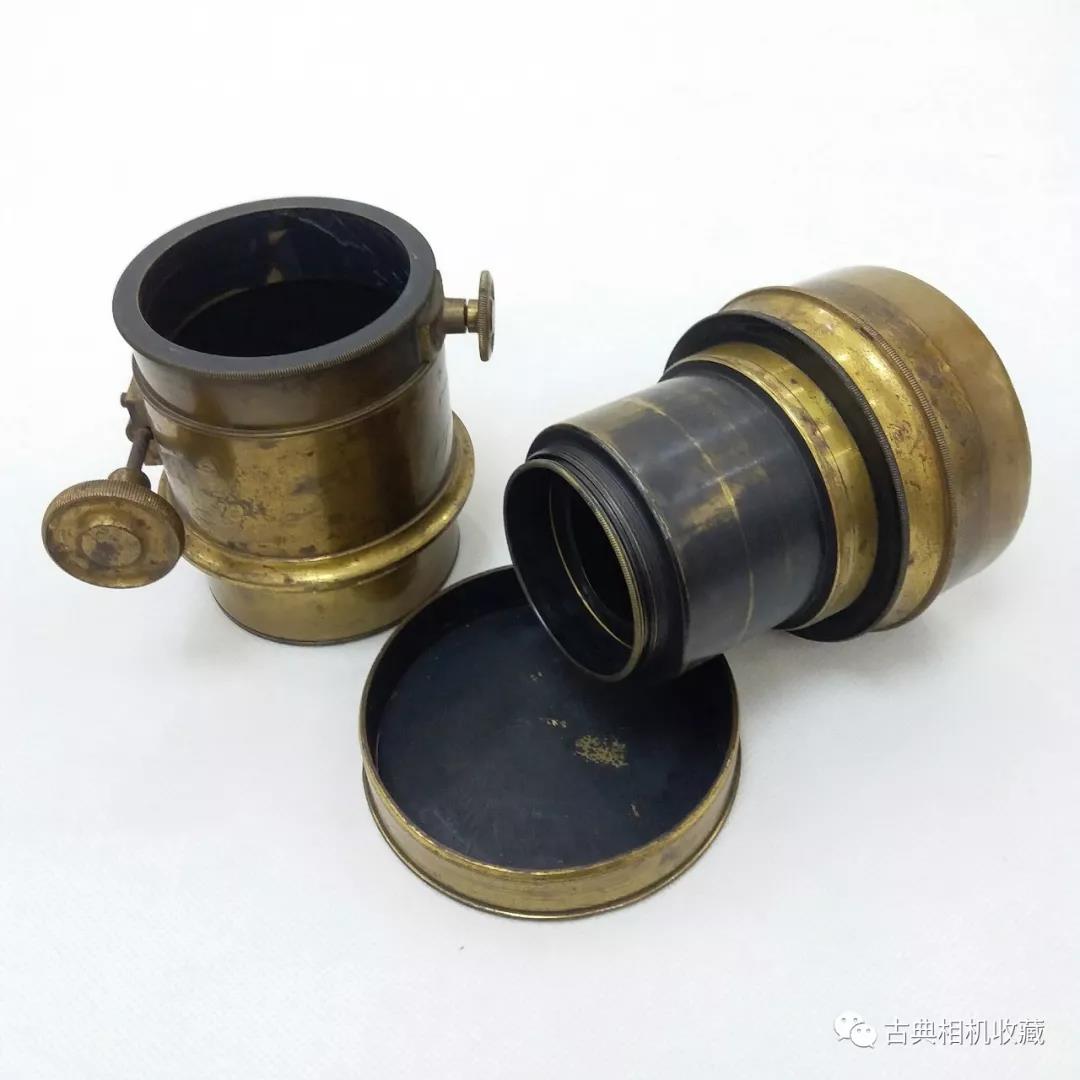

▲匹兹伐镜头

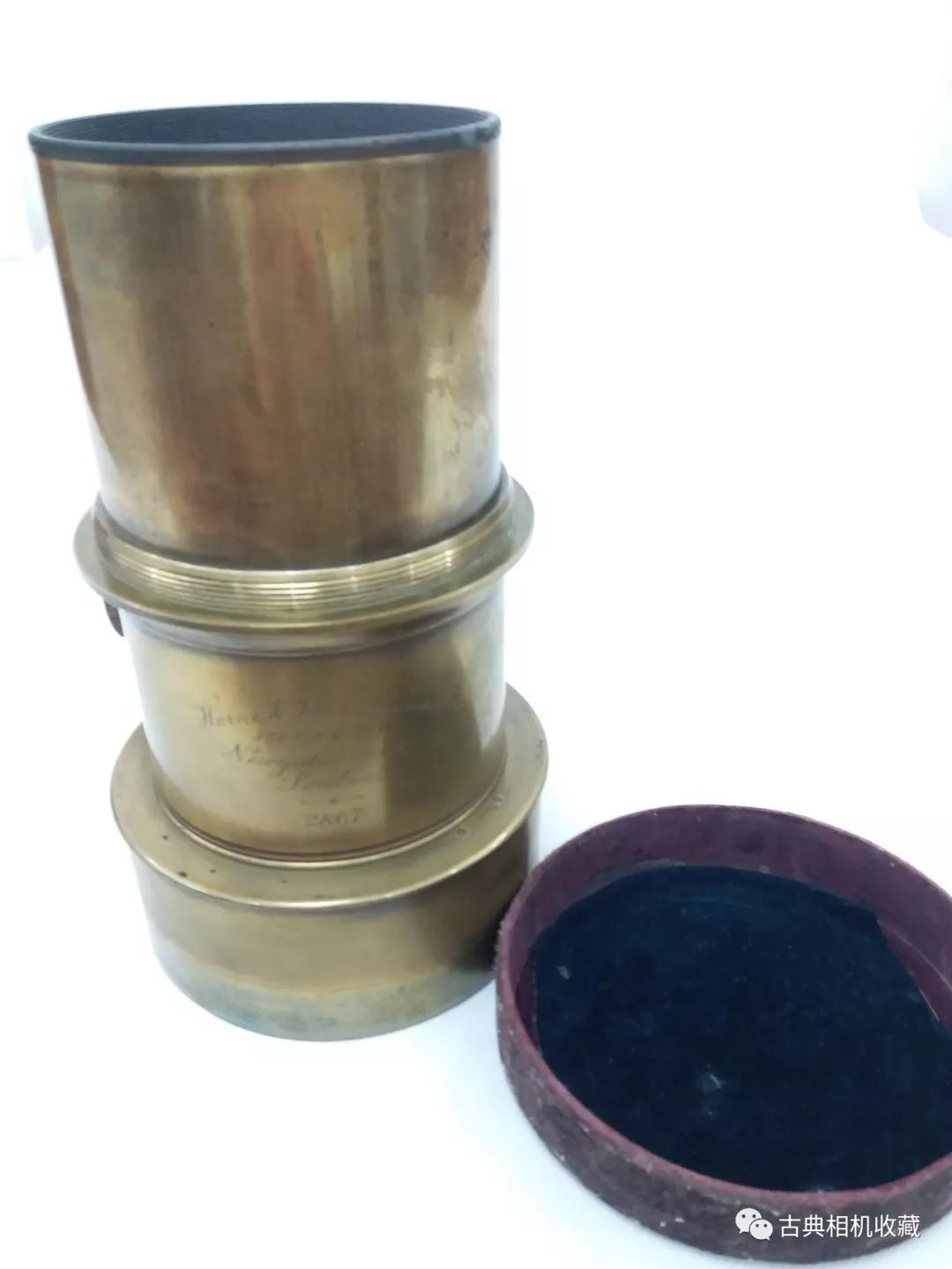

▲无光圈匹兹伐镜头

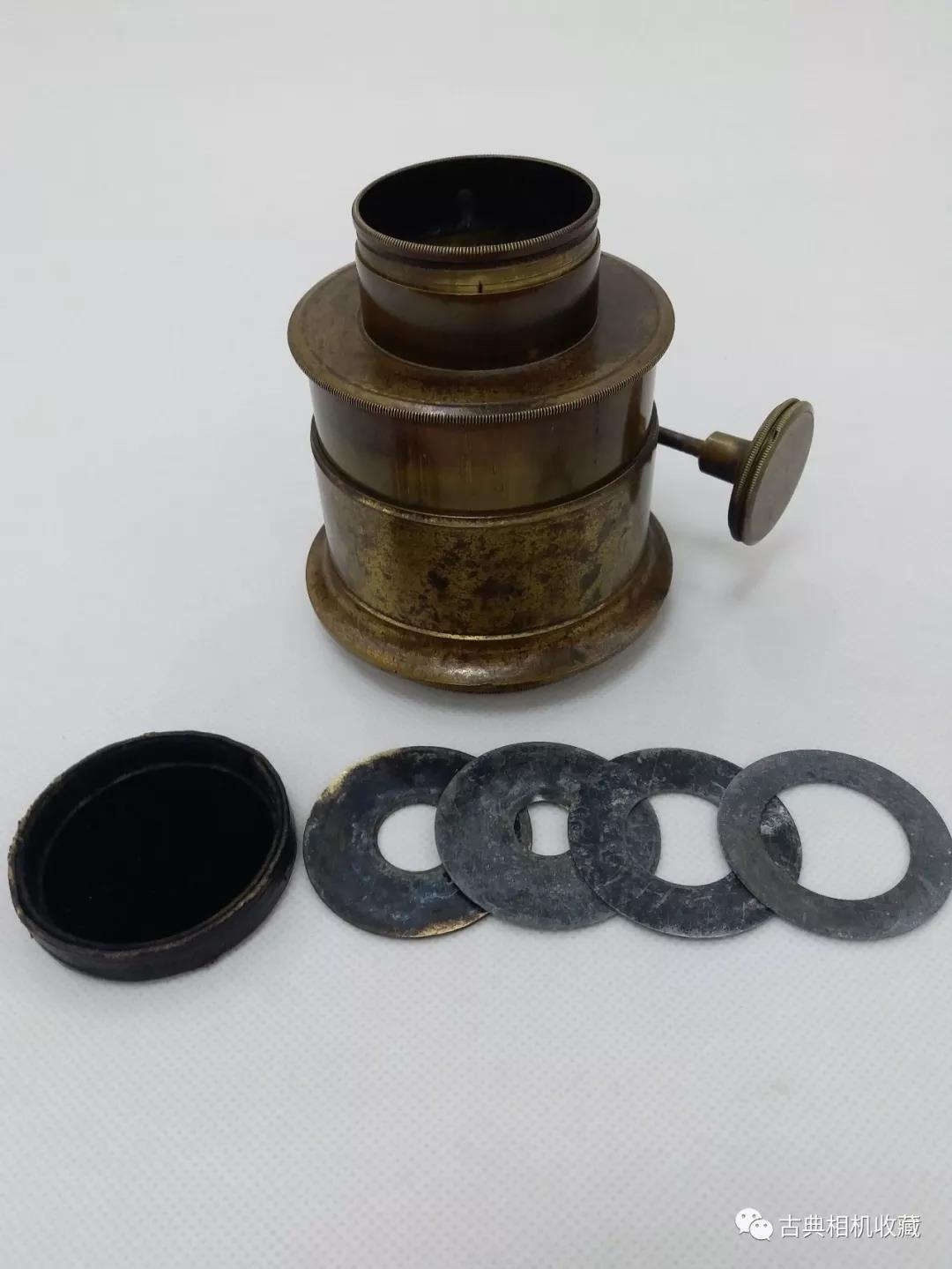

▲垫片光圈匹兹伐型镜头

      匹兹伐型镜头的光圈经历了一个逐渐演进的过程，我们知道最初的新月型镜片镜头和消色差镜头是不能改变光圈的。为了减少球差，提高像场清晰度，早期新月型镜片结构如“碉堡型”镜头，采用镜头前端缩小开口的设计，以达到缩小光圈的目的。但它也只是固定一档光圈而已。从匹兹伐型镜头开始，人们尝试用各种方法来达到改变光圈的目的。开始，为拍摄所需，摄影师会打开镜头，在前后组镜片间，装入中心有不同孔径圆孔的黑纸片，以达到改变光圈的目的。为了方便更换光圈，后来许多摄影师会在镜头筒上，手工锯开一条小缝，用于光圈片的插拔。这种“土法上马”也启发了英国人沃特豪斯于1858年，发明了以他名字命名的成套插片式光圈，也叫“水房光圈”，并于1860年前后开始在市场上大量出现，直至被后来更方便灵活的“虹膜式可变光圈”所取代。

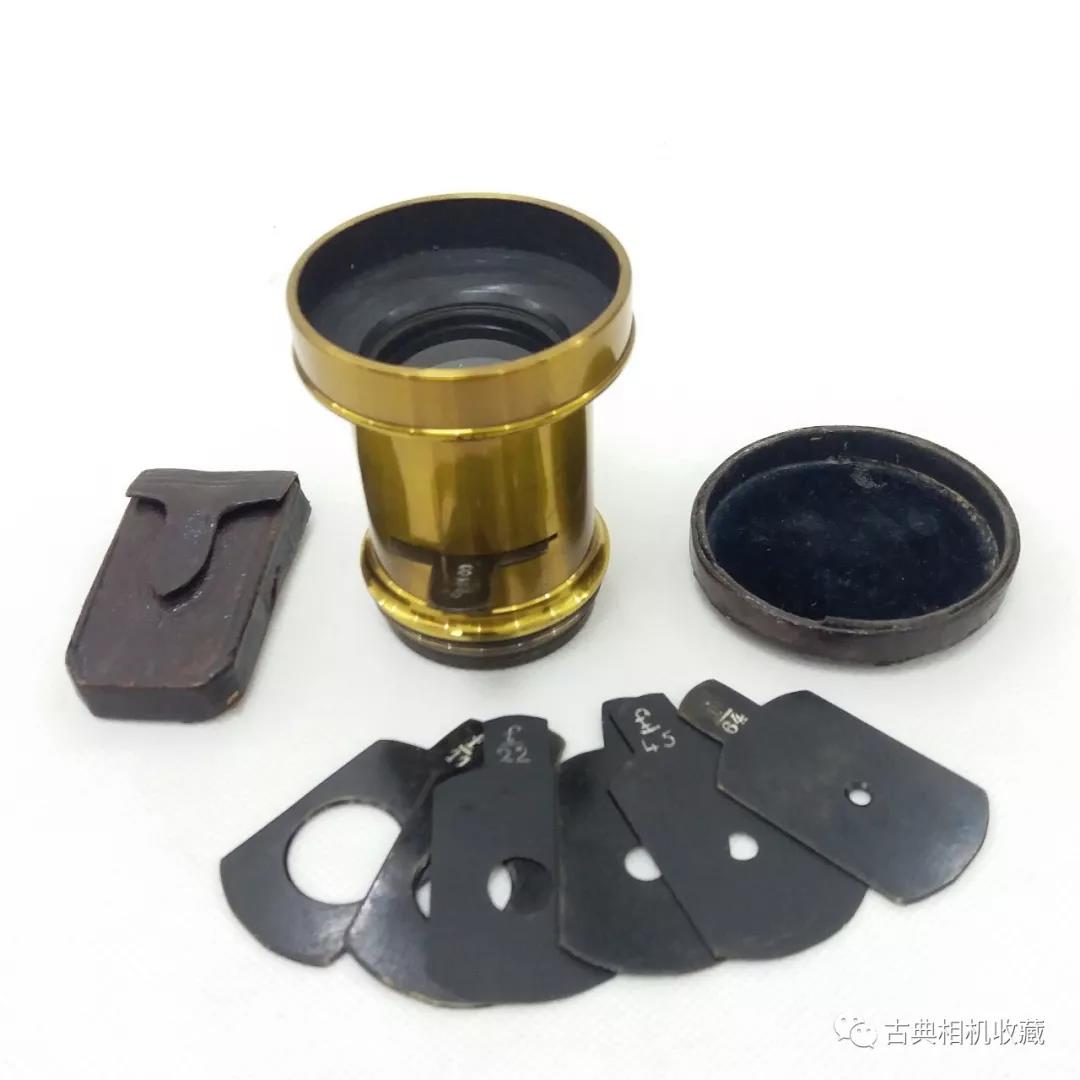

▲插片光圈匹兹伐型镜头

       可以说，除了早期相机使用的新月型镜片结构镜头外，从1840年至19世纪后期的数十年中，不同厂商制造的匹兹伐镜头，在市场上独领风骚。直到1889年蔡斯公司（Zeiss）推出由鲁道夫（Rudolph）研制的消像散镜头后，才逐渐式微。

（文章转载于路万江先生的订阅号“古典相机收藏”）
